QAZ-Fold - 迷你工作站鍵盤

QAZ 是 35% 尺寸的小鍵盤，這把 QAZ-Fold 是加上鋼板外殼的變體，造型像專業工作站在用的多功能鍵盤。

這張已經焊接完成。

外殼由一片鋼板彎曲而成，底部是空的。

現在的 QAZ PCB 已經有 USB type-C 接頭，不用像之前的版本要另外焊接微處理器。

上方多增加的 LED 燈、按鍵和開關，要搭配二極體跟 PCB 連接。用銅棒加熱縮膜來連接，看起來比較整齊。

韌體可以用 Vial 即時修改鍵值。

裝上 DCS Input， Signature Plastics 製作的二射成型 ABS 鍵帽。

後方角度。

側面。

附的 LED 是四腳的 RGB 燈珠，可以設定燈光特效，不過就只能由一顆燈珠來呈現。

DCS Input 是給 40% 尺寸以下的鍵盤專用的鍵帽，全部是 R3 高度，很好搭配小鍵盤。

搖頭開關目前先當成切層鍵，撥到 On 跟其他按鍵搭配，撥到 Off 又回到原鍵層。在小鍵盤上弄一些複雜的功能，就是玩小鍵盤有趣的地方。

謝謝觀賞。

Vortex Model M SSK - 復古曲線80%鍵盤

造型復刻 IBM Model M SSK 的 Vortex Model M SSK，從預購後等待了快一年，終於收到了。

外盒也同 IBM 原本的設計。

盒子裡裝的是手提箱。

內容物包含鋁外殼，FR4 定位板，熱插拔 PCB。小片的是 F 區的 PCB。

其他配件包含軸間消音棉、Poron 軸下墊、底部吸音泡棉，Gasket 膠條、USB 子板、可替換外殼左上角的徽章。

先接上 USB，有非常亮的 RGB 燈。PCB 支援 QMK、VIA、Vial。

記得先放軸下墊，再裝衛星軸。軸下墊的開口在最底排對不起來，要自己修剪一下。

PCB 跟定位板之間還要用銅柱鎖在一起。FR4 定位板只有包含主鍵區。

這組是黑色 WKL 鋁殼。

底部只有 4 個腳墊。

分離上下蓋。

上蓋還可以再分開。

F 區直接裝到上蓋的定位板，用 M3 螺絲固定。

鎖上 USB 子板，貼好 Gasket 膠條，放入底部吸音棉。

F 區和主鍵區的 PCB 排線連接好，對好位置再把底殼蓋起來，組裝完成。

裝上鍵帽，GMK Pacific。

側邊角度。

後方角度。USB 開口在中間下方，幾乎貼齊桌面。

裝一些 GMK Pacific 個性鍵。

邊框的下凹曲線是最大的特色。

塞了一堆泡棉，敲擊沒有金屬空腔音，手感和聲音跟其他 Gasket mount 的鍵盤差不多。

買台灣廠商的套件，價格實在，比其他國家早收到，感覺不錯。

謝謝觀賞。

Disorder30 - 30% 縮小版 Satisfaction 75 鍵盤

Satisfaction 75 是一把有 OLED 螢幕和旋鈕的 75% 鍵盤，在 2019 年推出時還是客製化鍵盤中少見的組合，贏得年度風雲鍵盤。

後來有人設計了 Dissatisfaction30，搞笑的縮小版 Satisfaction 75。保留 OLED 和旋鈕，但是只剩 30%。

這篇分享的是 Disorder30，把 Dissatisfaction30 改成 ISO Enter 鍵，還延伸出類似 1800 配列的數字區。

設計檔案都在 GitHub 中。PCB 用 KiCAD 生成 gerber 檔後送 JLCPCB 製作，外殼和定位板用 3D 列印。

這次先組沒有數字區的 30% 版本，不用的半邊折斷即可。焊接完二極體，裝上 Everglide 透明鍍金衛星軸。微處理器是 USB type C 的 Pro Micro。

裝上旋鈕、軸體和定位板。軸體是 Okomochi 67 克強段落軸，顏色剛好跟定位板和外殼搭配。

安裝 OLED。照平常貼緊微處理器的高度安裝，會離外殼的框太遠，直接用泡棉膠帶墊高。

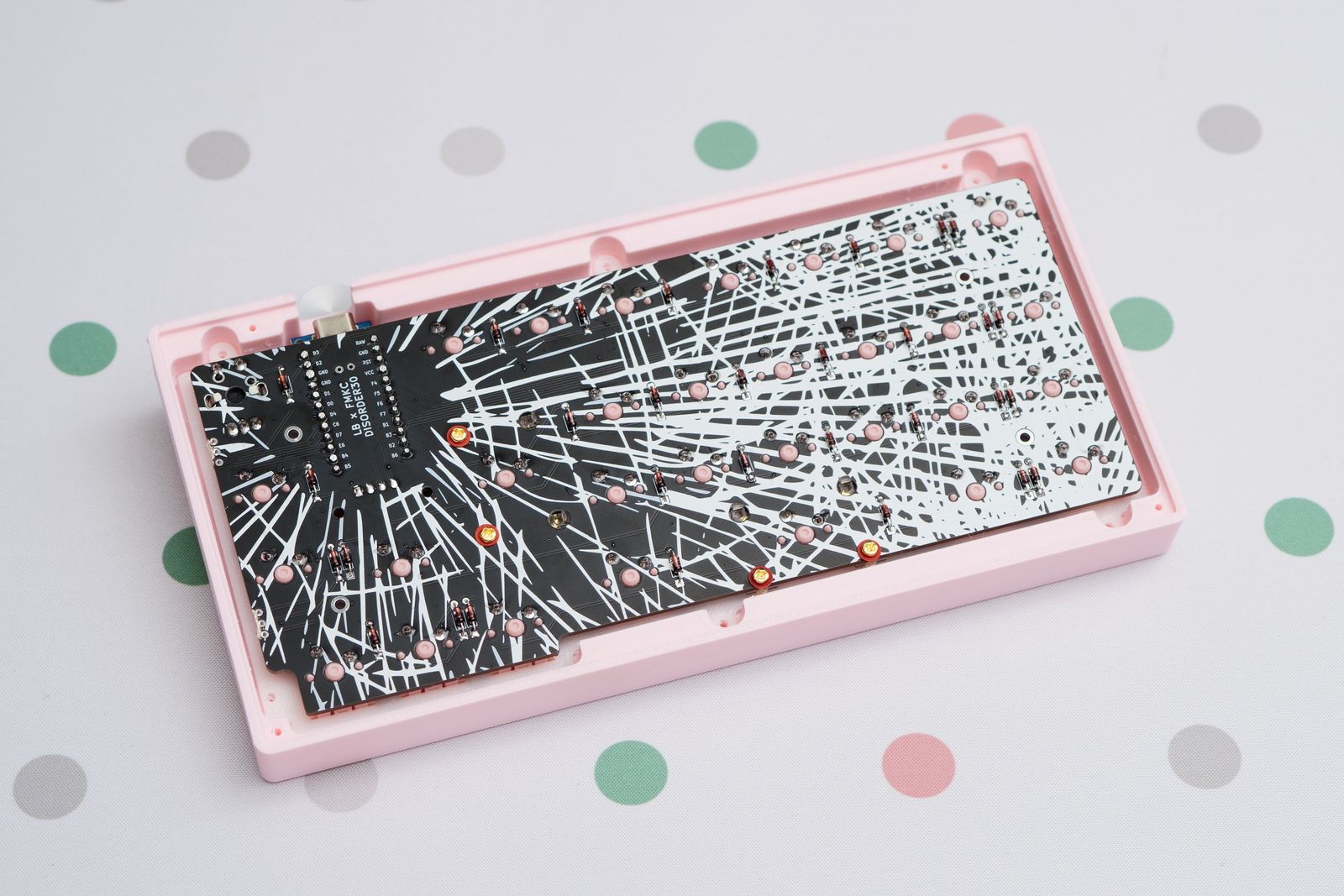

內部元件焊接完之後，螺絲用 top mount 的方式鎖到上蓋。

底蓋也是用螺絲鎖到上蓋。

本體組裝完成。

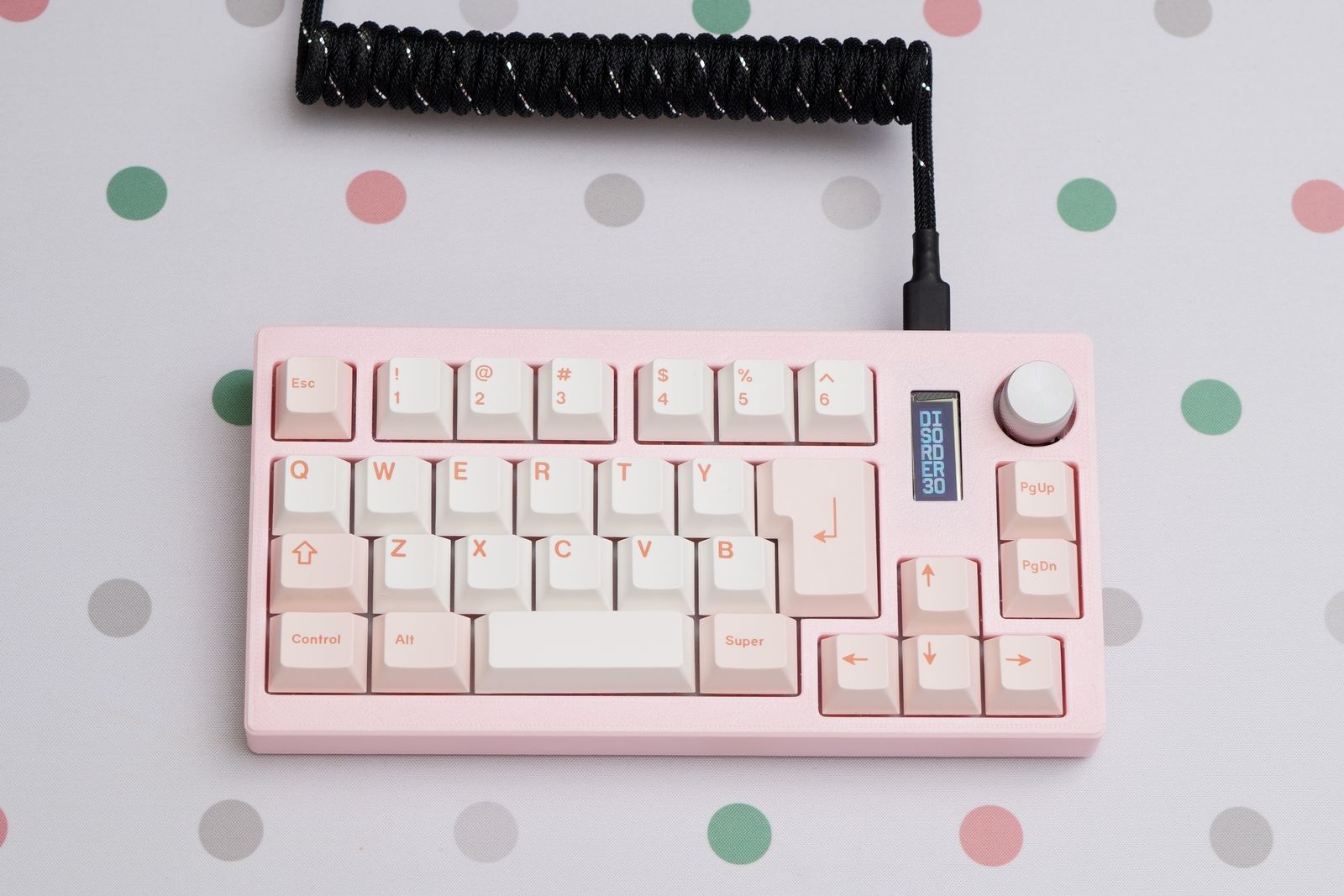

裝上鍵帽和旋鈕。鍵帽是 GMK Pâtisserie。

側邊角度。

後方。USB type C 的 Pro  Micro 比較長，剛好跟外殼的 USB 開口位置對齊。

鍵盤韌體有 VIA 和 Vial 可以用。接上 USB 線。

OLED 會顯示 Disorder30。

GMK Pâtisserie 沒有短空白鍵，2.75U 空白鍵從一樣是 WS1 白色的 GMK Minimal 借來。

有 F 區和方向鍵的 30% 鍵盤，輸入文字很麻煩，當成 Macropad 就很夠用。

謝謝觀賞。
